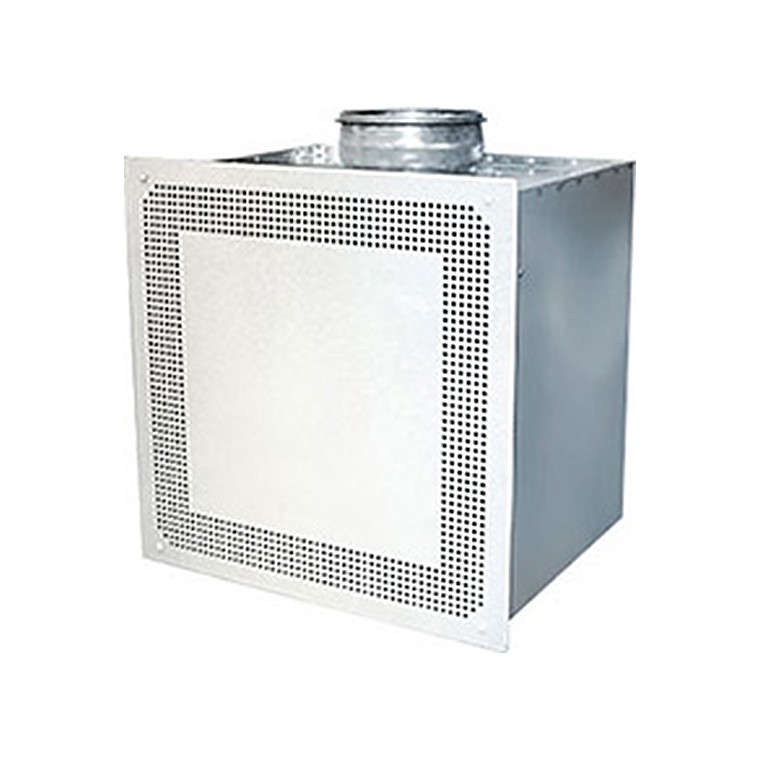

Перфорированные воздухораспределительные панели 2СПП, 2СППР

Перфорированные воздухораспределительные панели 2СПП, 2СППР

Воздухораспределители панельные 2СПП, 2СППР предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения комбинированными воздушными потоками. Воздухораспределители 2СПП, 2СППР состоят из воздухораздающей панели прямоугольной формы, выполненной с перфорацией по периметру и глухой центральной частью, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Между КСД и воздухораздающей панелью предусмотрены боковые воздуховыпускные щели. Часть приточного воздуха, выходящая через боковые щели, формирует горизонтальный настилающийся поток; часть воздуха, выходящая через отверстия в панели, образует вертикальный поток. Предусмотрена возможность перекрытия боковых воздуховыпускных щелей специальными заслонками, что позволяет сформировать вместо четырёхстороннего (все щели открыты) трёх-, двух- или односторонний настилающийся поток; при этом дальнобойность как горизонтального, так и вертикального потоков изменяется. Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 2СППР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Воздухораспределители 2СПП, 2СППР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением. Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.
