Описание

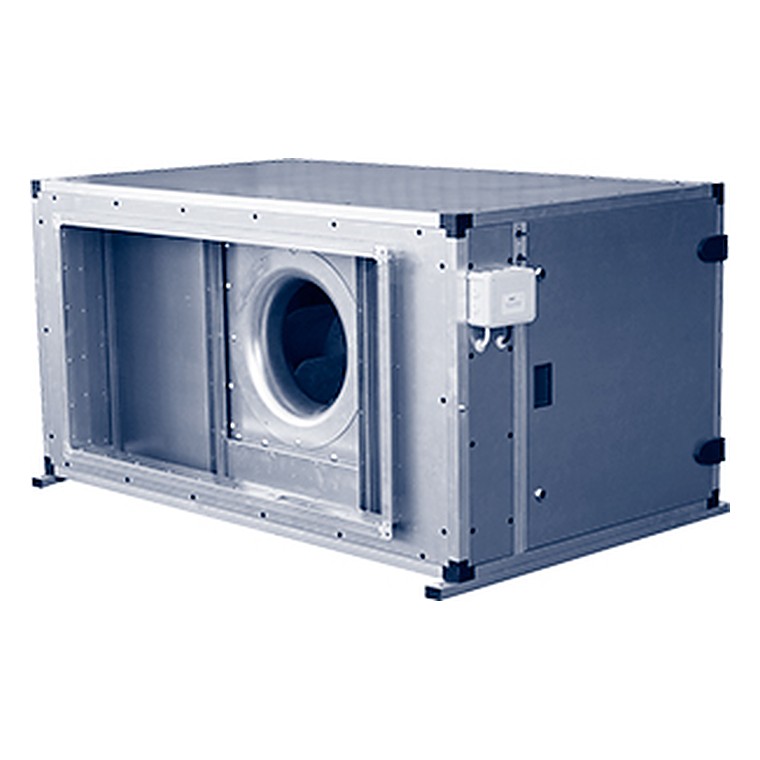

Канальные вентиляторы в изолированном корпусе еВЕНТ ЕС оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками аэродинамически оптимизированной формы. Корпус вентилятора снабжён слоем изоляции из минеральной ваты толщиной 25 мм, обеспечивающей низкие шумовые характеристики. Для быстрого доступа к вентилятору корпус оснащен открывающейся дверцей. Стандартное исполнение вентиляторов - правое. Степень защиты электродвигателя и клеммной коробки - IP 54.

ПроизводительАрктос

Типоразмеров14

Напряжение230 / 400 В

Мощность480–10800 Вт

Ток2,1–18 А

Вес55,5–330 кг

Данные производителяобновлено 10.10.2016

Конструкция и работа

Вентилятор помещён в корпус с двойными стенками и слоем звукопоглощающей минеральной ваты. Оболочка гасит шум, излучаемый корпусом и двигателем, поэтому агрегат можно ставить рядом с обслуживаемым помещением без отдельной шумоизолированной камеры.

Установка. Вентиляторы предназначены для подвесного или напольного монтажа. Вентиляторы оснащены рамой. В случае напольного монтажа вентиляторы могут быть укомплектованы регулируемыми по высоте опорами (опция). Стандартное исполнение вентиляторов еВЕНТ ЕС – правое.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется внешним сигналом управления 0–10 В в диапазоне от 0 до 100%.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки. Все вентиляторы имеют два подсоединительных вывода реле аварии (AL), к которым можно подключать устройство аварийной сигнализации.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства, регулируемые по высоте опоры, и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Тихая работаИзоляция снижает шум, излучаемый в помещение, — установка возможна над подшивным потолком офиса.

КомпактностьНе нужны отдельная венткамера и дополнительные шумоглушители на коротком тракте.

Готовый агрегатКолесо, двигатель, изоляция и присоединения собраны и испытаны на заводе.

Доступ к узламСъёмная панель открывает доступ к колесу и двигателю без демонтажа корпуса.

Экономия на монтажеКрепление на резиновых виброопорах — не требуется массивное основание.

Где применяется

Офисы и переговорные, гостиницы, медицинские и учебные учреждения, рестораны, жилые дома — везде, где вентилятор стоит рядом с помещением и нормируется уровень шума.

Как подобрать

Выберите типоразмер по расходу и давлению, затем сверьте уровень звукового давления на расстоянии 3 м с нормой для помещения. Если запас по шуму мал, добавьте шумоглушитель на нагнетании.

Технические характеристики

еВЕНТ 1000х500 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема эл.
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	подк.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g
еВЕНТ 1000x500 A EC3	400/50	3900	6	2810	55	1000	500	1080	695	25	780	870	108	26

еВЕНТ 1000х600 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема эл.
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	подк.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g
еВЕНТ 1000x600 А EC1	230/50	2700	12	2400	45	1000	600	1360	805	120	930	1020	170	27
еВЕНТ 1000x600 В EC3	400/50	5200	8	2570	40	1000	600	1360	805	120	930	1020	160	26

еВЕНТ 1200х600 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема эл.
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	подк.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g
еВЕНТ 1200x600 А EC3	400/50	3500	5,4	1860	55	1200	600	1580	805	120	930	1020	180	26
еВЕНТ 1200x600 В EC3	400/50	5400	8,2	2130	40	1200	600	1580	805	120	930	1020	185	26
еВЕНТ 1200x600 E EC3	400/50	7800	12,0	2810	55	1200	600	1580	805	120	930	1020	215	28
еВЕНТ 1200x600 K EC3	400/50	10400	16,0	2570	40	1200	600	1580	805	120	930	1020	220	28

еВЕНТ 1400х800 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема эл.
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	подк.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g
еВЕНТ 1400x800 A EC1	230/50	4100	18,0	2400	45	1400	800	1950	990	120	1230	1320	330	29
еВЕНТ 1400x800 B EC3	400/50	10800	16,4	2130	40	1400	800	1950	990	120	1230	1320	330	28

еВЕНТ 500х300 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	эл.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g		подк.
еВЕНТ 500x300 A EC1	230/50	480	2,1	2510	60	500	300	850	440	25	630	720	55,5	25

еВЕНТ 700х400 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема эл.
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	подк.
	В/Гц	Вт		об/мин		a	b	c	d	e	f	g
еВЕНТ 700x400 A EC1	230/50	1350	5,8	2920	45	700	400	980	505	25	630	720	71,5	25
еВЕНТ 700x400 B EC3	400/50	2500	3,8	3640	55	700	400	980	505	25	630	720	71,5	26

еВЕНТ 800х500 EC

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм							Вес,	Схема эл.
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм							кг	подк.
	В/Гц	Вт		об/мин		a	b	c	d	e	f
еВЕНТ 800x500 A EC1	230/50	1350	6,0	2400	45	800	500	1080	695	25	780	870	98	25
еВЕНТ 800x500 B EC3	400/50	2500	3,8	2970	50	800	500	1080	695	25	780	870	98	26

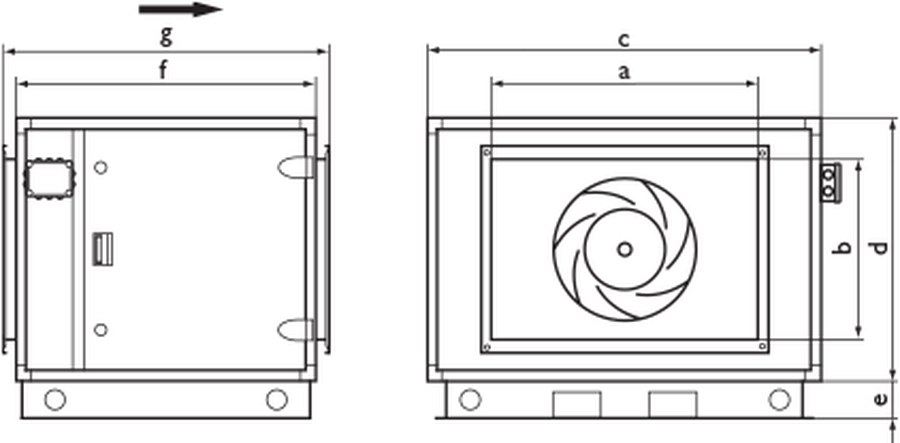

Чертёж и присоединительные размеры

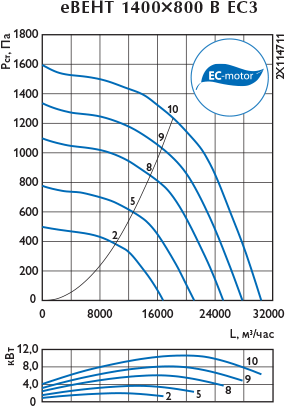

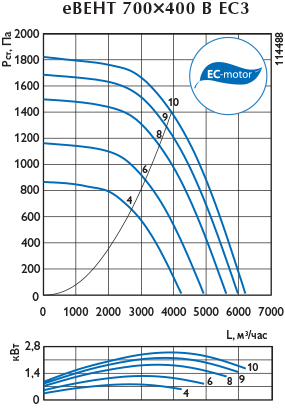

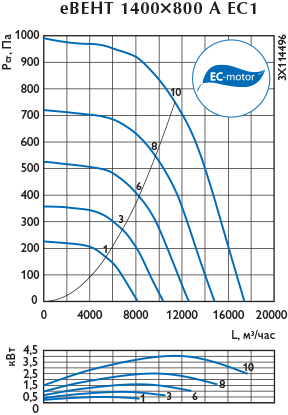

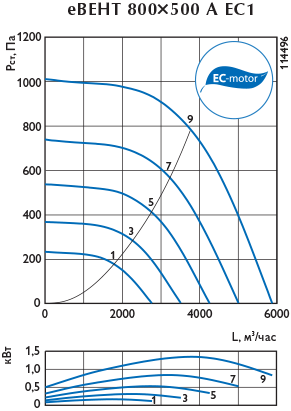

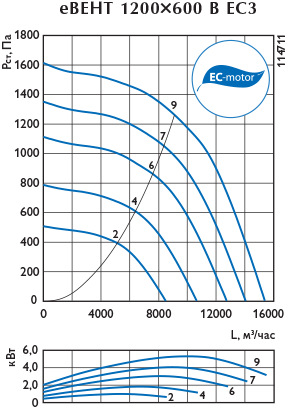

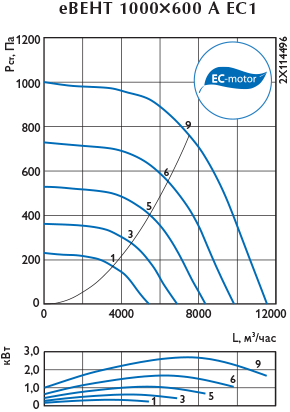

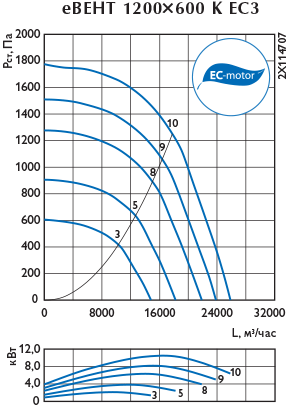

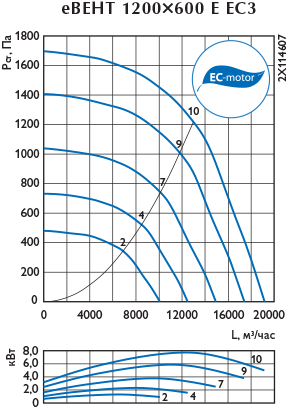

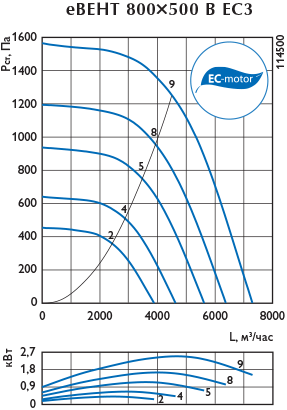

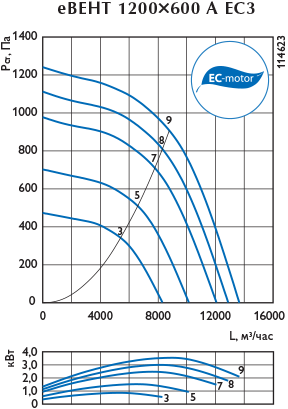

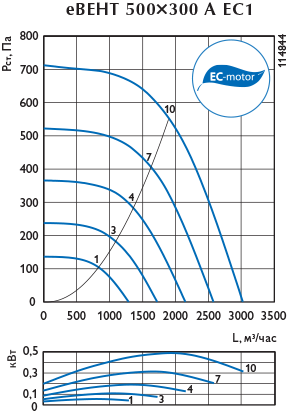

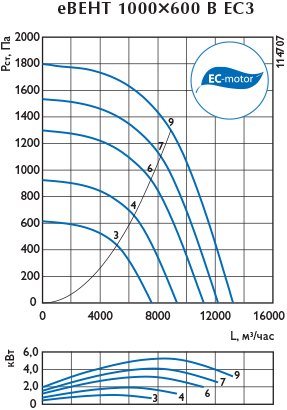

Аэродинамические характеристики

Шумовые характеристики

еВЕНТ 1000х500 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
еВЕНТ 1000x500 A EC3	9	К входу	78	85	52	61	79	79	79	77	74	70
		К выходу	87	94	54	65	87	87	87	87	84	77
		К окружению	72	79	42	57	79	62	66	63	60	53
	8	К входу	76	83	50	60	75	77	77	75	72	68
		К выходу	85	92	52	64	83	84	87	85	81	75
		К окружению	69	76	41	56	76	60	64	62	58	51

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

еВЕНТ 1000х600 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
еВЕНТ 1000x600 А EC1	9	К входу	75	82	48	54	75	76	74	76	73	69
		К выходу	81	88	49	58	78	78	84	83	79	74
		К окружению	65	72	38	50	71	54	61	60	56	50
	6	К входу	70	77	44	55	67	71	69	71	69	64
		К выходу	77	84	46	57	71	74	80	78	74	68
		К окружению	58	65	35	49	64	50	57	55	51	44
еВЕНТ 1000x600 В EC3	9	К входу	80	87	51	59	81	78	80	79	75	82
		К выходу	87	95	54	63	87	87	90	86	83	85
		К окружению	73	80	43	55	80	63	66	63	59	60
	6	К входу	75	82	48	58	75	76	76	74	71	75
		К выходу	83	90	51	61	82	83	85	82	78	78
		К окружению	68	75	40	53	75	59	62	59	55	54

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

еВЕНТ 1200х600 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
еВЕНТ 1200x600 А EC3	9	К входу	74	81	44	59	73	75	74	74	71	68
		К выходу	82	89	47	62	82	84	84	80	77	73
		К окружению	67	74	37	54	74	59	60	57	53	47
	7	К входу	70	77	43	61	69	72	71	71	67	62
		К выходу	78	85	46	66	77	79	80	77	74	68
		К окружению	63	70	35	58	70	55	57	54	51	44
еВЕНТ 1200x600 В EC3	9	К входу	79	86	49	60	80	78	80	78	74	73
		К выходу	87	94	53	64	86	87	89	85	81	78
		К окружению	72	79	42	56	79	63	66	62	58	54
	7	К входу	75	82	48	61	77	76	75	75	72	66
		К выходу	83	90	53	65	84	85	85	82	79	73
		К окружению	70	77	42	57	77	61	62	59	56	49
еВЕНТ 1200x600 E EC3	10	К входу	85	92	59	68	86	86	86	84	81	77
		К выходу	93	100	59	71	93	93	95	93	89	83
		К окружению	79	86	48	63	86	69	72	70	66	59
	9	К входу	83	90	57	66	83	84	84	81	78	75
		К выходу	90	97	58	69	90	90	92	91	87	81
		К окружению	76	83	47	61	83	66	69	68	64	57
еВЕНТ 1200x600 K EC3	10	К входу	87	94	58	66	88	85	87	86	82	89
		К выходу	94	101	60	69	94	93	96	92	89	91
		К окружению	80	87	49	61	87	69	73	69	66	67
	8	К входу	83	90	55	65	83	83	83	81	78	82
		К выходу	89	96	57	67	89	89	91	88	84	84
		К окружению	75	82	46	59	82	65	68	65	61	60

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

еВЕНТ 1400х800 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
еВЕНТ 1400x800 A EC1	10	К входу	78	85	50	57	78	78	76	78	75	71
		К выходу	83	90	52	60	80	80	86	85	81	76
		К окружению	67	74	41	52	73	56	63	62	58	52
	8	К входу	73	80	47	57	70	74	72	73	71	66
		К выходу	79	86	48	59	74	77	82	80	76	71
		К окружению	61	68	37	51	67	53	59	57	53	47
еВЕНТ 1400x800 B EC3	10	К входу	86	93	56	67	88	85	87	85	81	80
		К выходу	93	100	59	70	93	93	95	91	87	84
		К окружению	79	86	48	62	86	69	72	68	64	60
	9	К входу	72	89	55	68	84	83	82	82	79	73
		К выходу	90	97	59	72	90	91	91	88	85	79
		К окружению	76	83	48	64	83	67	68	65	62	55

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

еВЕНТ 500х300 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
еВЕНТ 500x300 A EC1	10	К входу	64	71	38	45	63	64	63	65	62	55
		К выходу	70	77	40	47	65	68	72	72	66	60
		К окружению	52	59	29	39	58	43	49	49	43	35
	7	К входу	59	66	33	41	55	61	59	60	57	51
		К выходу	66	73	35	44	59	64	69	68	62	55
		К окружению	47	54	24	36	52	40	46	45	39	31

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

еВЕНТ 700х400 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
еВЕНТ 700x400 A EC1	10	К входу	72	79	47	52	70	73	71	73	69	64
		К выходу	79	86	47	55	73	76	82	81	77	71
		К окружению	60	67	35	46	65	51	59	58	53	46
	7	К входу	68	75	40	50	65	70	69	70	66	60
		К выходу	77	84	42	53	70	73	79	80	73	67
		К окружению	58	65	31	45	63	49	56	57	50	43
еВЕНТ 700x400 B EC3	10	К входу	77	84	48	55	67	79	77	78	75	70
		К выходу	85	92	51	59	71	82	88	87	83	77
		К окружению	62	69	39	51	64	57	64	64	60	53
	8	К входу	74	81	45	55	66	76	75	76	73	67
		К выходу	83	90	48	58	71	79	85	85	80	75
		К окружению	61	68	37	50	64	55	62	62	57	51

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

еВЕНТ 800х500 EC

Модель	Номер		LpA	LwA	LwA
	кривой		LpA	LwA	LwA
	на		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
	графике		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
еВЕНТ 800x500 A EC1	9	К входу	68	75	41	47	68	69	67	69	66	62
		К выходу	75	82	44	52	71	72	78	77	73	68
		К окружению	58	65	32	44	64	47	55	54	49	43
	7	К входу	63	70	37	48	60	64	63	64	62	57
		К выходу	71	78	40	51	65	68	74	72	68	63
		К окружению	52	59	29	43	58	44	51	49	45	39
еВЕНТ 800x500 B EC3	9	К входу	73	80	43	52	74	73	73	74	72	68
		К выходу	81	88	50	58	77	78	84	82	79	73
		К окружению	63	70	38	49	69	53	61	59	55	49
	8	К входу	70	77	41	50	72	71	69	71	68	64
		К выходу	77	84	46	55	74	75	80	79	75	70
		К окружению	61	68	35	47	67	51	57	56	52	46

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

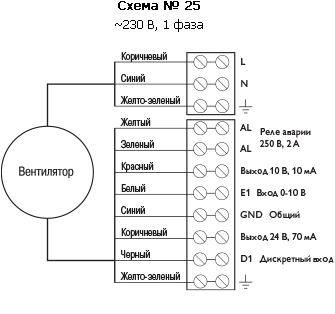

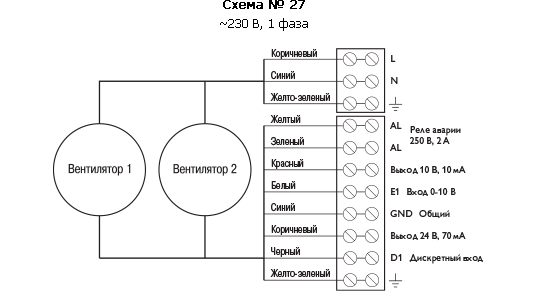

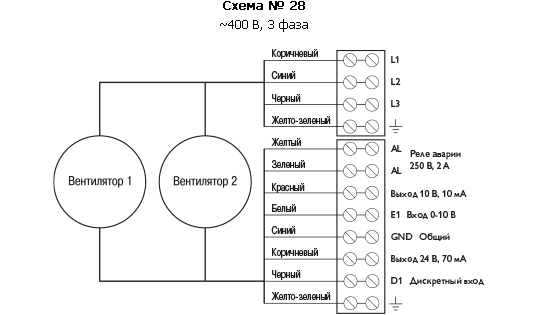

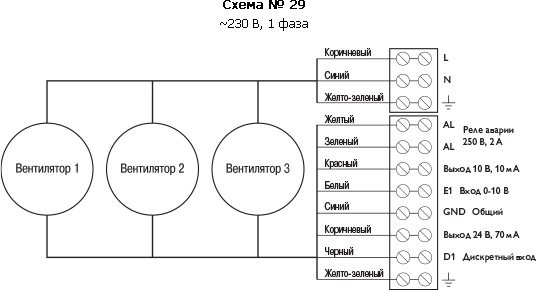

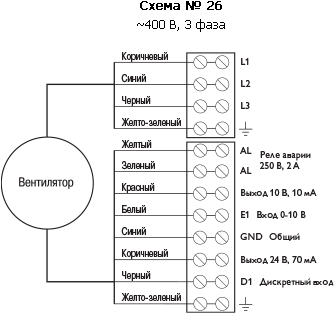

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются в полностью собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя. Проверить подключение цепей управления и состояние реле аварии (если оно предусмотрено). Если после проверки вентилятор не включается, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
