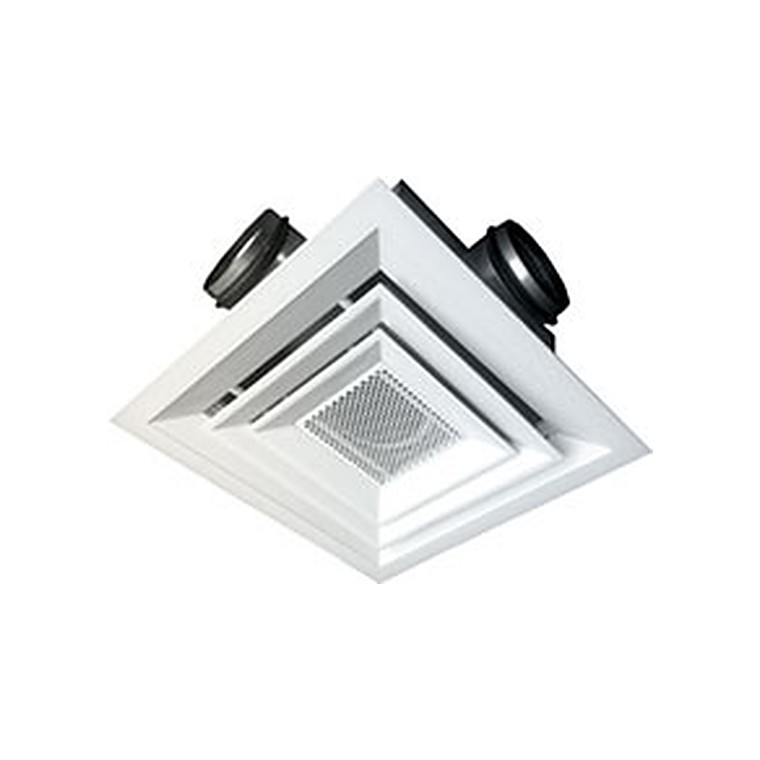

Приточно-вытяжные воздухораспределители 1ПВК, 1ПВКР

Приточно-вытяжные воздухораспределители 1ПВК, 1ПВКР

Воздухораспределители 1ПВК, 1ПВКР предназначены для одновременной подачи и удаления воздуха системами вентиляции и кондиционирования в помещения общественного и производственного назначения. Подача воздуха осуществляется горизонтальными веерными струями. Воздухораспределители 1ПВК, 1ПВКР состоят из квадратной лицевой панели и камеры статического давления (КСД) с подводящим и вытяжным патрубками круглого сечения (расположены соосно или под углом 90°). Подача воздуха осуществляется через воздуховыпускные щели по периметру лицевой панели, удаление воздуха – через центральную перфорированную вставку. Для изменения и регулирования расхода воздуха воздухораспределители 1ПВКР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем (1ПВКР-П) или вытяжном (1ПВКР-В) патрубке, а также одновременно в подводящем и вытяжном (1ПВКР-Р) патрубках. Воздухораспределители 1ПВК устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединений с подводящими воздуховодами обеспечивается резиновыми уплотнениями. Панель изготавливается из алюминия, перфорированная вставка из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели в любой цвет по каталогу RAL.

Конструктивные схемы воздухораспределителей 1ПВК, 1ПВКР

Характеристики воздухораспределителей 1ПВК, 1ПВКР

Модель	F0	A,	B,	Ød,	а,	b,	C,	D,	Вес, кг
	м2	мм	мм	мм	мм	мм	мм	мм	1ПВК	1ПВКР	1ПВКР-Р
450 x 450	0,083	450	450	124	336	308	202	118	4,7	5,2	5,7
450 x 450-90П	0,083	450	450	124	336	308	202	118	4,7	5,2	5,7
450 x 450-90Л	0,083	450	450	124	336	308	202	118	4,7	5,2	5,7
600 x 600	0,192	595	595	199	481	454	313	168	9,2	10,0	10,8
600 x 600-90П	0,192	595	595	199	481	454	313	168	9,2	10,0	10,8
600 x 600-90Л	0,192	595	595	199	481	454	313	168	9,2	10,0	10,8

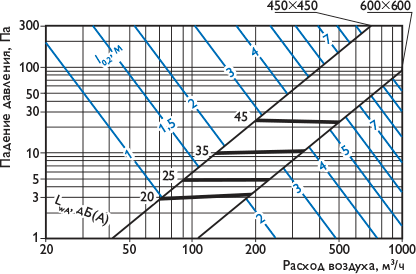

Данные для подбора воздухораспределителей 1ПВК, 1ПВКР*

	LwA=20 дБ(А)				LwA=25 дБ(А)				LwA=35 дБ(А)				LwA=45 дБ(А)
	L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.		L0,	∆Pпол.	Дальноб.
Модель			м, при				м, при				м, при				м, при
	м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с		м3/ч	Па	Vx, м/с
			0,2	0,5			0,2	0,5			0,2	0,5			0,5	0,8
450 x 450	70	3 / 4	1,0	-	90	5 / 7	1,3	0,5	130	10 / 15	1,8	0,7	200	23 / 35	2,8	1,1
450 x 450-90П	60	2 / 3	1,4	-	80	4 / 6	1,8	0,7	120	8 / 13	2,7	1,1	190	21 / 32	4,3	1,7
450 x 450-90Л	60	2 / 3	1,4	-	80	4 / 6	1,8	0,7	120	8 / 13	2,7	1,1	190	21 / 32	4,3	1,7
600 x 600	190	3 / 5	2,1	0,8	230	5 / 7	2,6	1,0	340	10 / 15	3,8	1,5	500	22 / 33	5,5	2,2
600 x 600-90П	170	3 / 4	2,7	1,1	210	4 / 6	3,3	1,3	320	9 / 14	5,1	2,0	490	22 / 32	7,8	3,1
600 x 600-90Л	170	3 / 4	2,7	1,1	210	4 / 6	3,3	1,3	320	9 / 14	5,1	2,0	490	22 / 32	7,8	3,1

* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7. ** Акустические характеристики приведены для расхода воздуха L0 = L0 прит = L0 выт , м3/ч.
