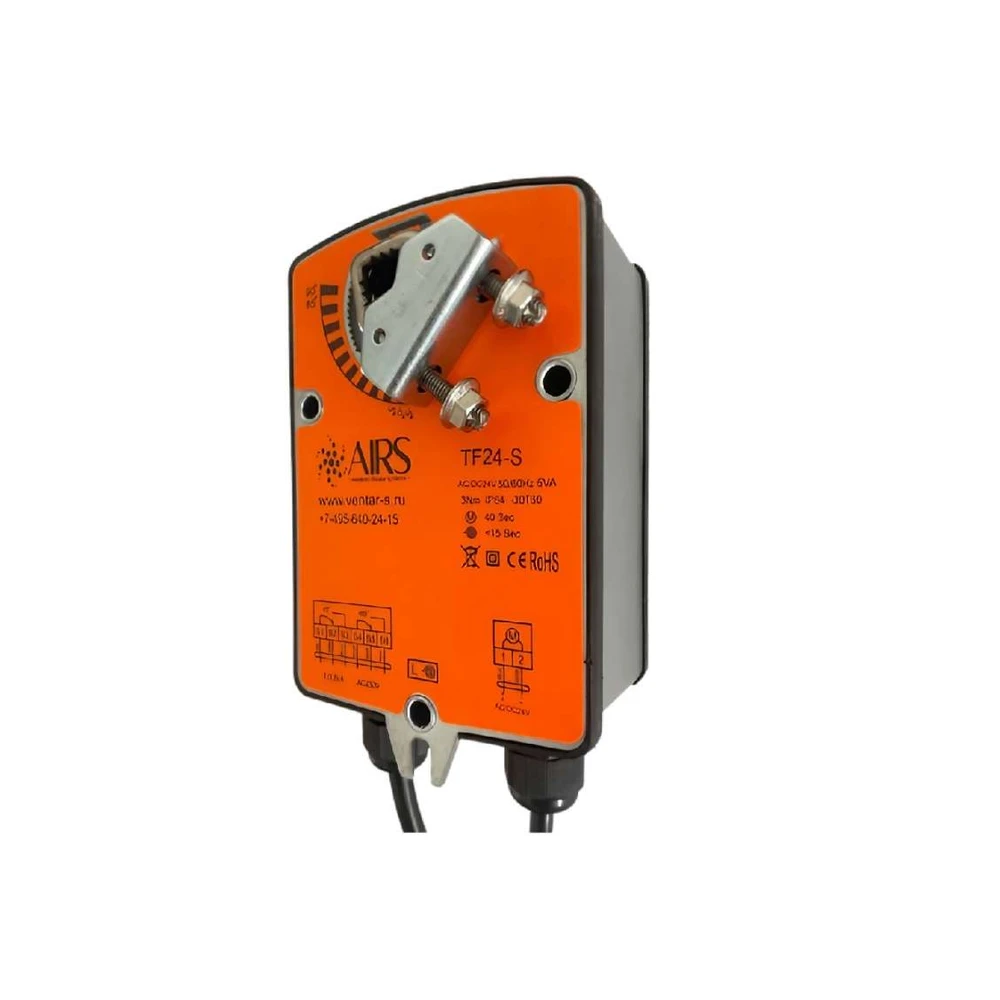

Электропривод AIRS TF24-S
✓ Всегда в наличии / под заказ
Доставка по всей России
Со склада в Москвеотгрузка в день оплатыГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
⚙️ Подбор и заказ
Технические данные
Характеристики
Бренд
AIRS
Подробно
Описание
- Электропривод с возвратной пружиной
- Вспомогательные переключатели
- Возможно взрывозащищенное исполнение
Крутящий момент3 Н·м
Напряжение24В
Возвратная пружинаДа
УправлениеДискретное
НазначениеВоздушные клапаны
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц |
| Диапазон номинального напряжения | 21,6…26,4 В |
| Потребляемая мощность при движении | 5 Вт |
| при удержании | 2 Вт |
| расчетная мощность | 5 ВА |
| Соединительный кабель двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 3 х 0,5 мм² |
| Вспомогательные переключатели для TF230-S | 3(1.5) А, АС 250 В |
| Крутящий момент двигателя | Min 3 Нм при ном. напряжении |
| пружины | Min 3 Нм |
| Точки переключения для TF230-S | 5°...80° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°...90° |
| Индикация положения | Механическая - указатель |
| Класс защиты | II (двойная изоляция) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | ниже 62 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%...95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,9 кг |
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 7...12 мм или квадрат 6...9 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Схемы электрических подключений
Аналоги
AIRS TF24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo TF, BVM TS03-24, Nanotek LF24B3.0, Lufberg DA03S24.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
