Центробежные вентиляторы для агрессивных сред CAI

Центробежные вентиляторы для агрессивных сред CAI

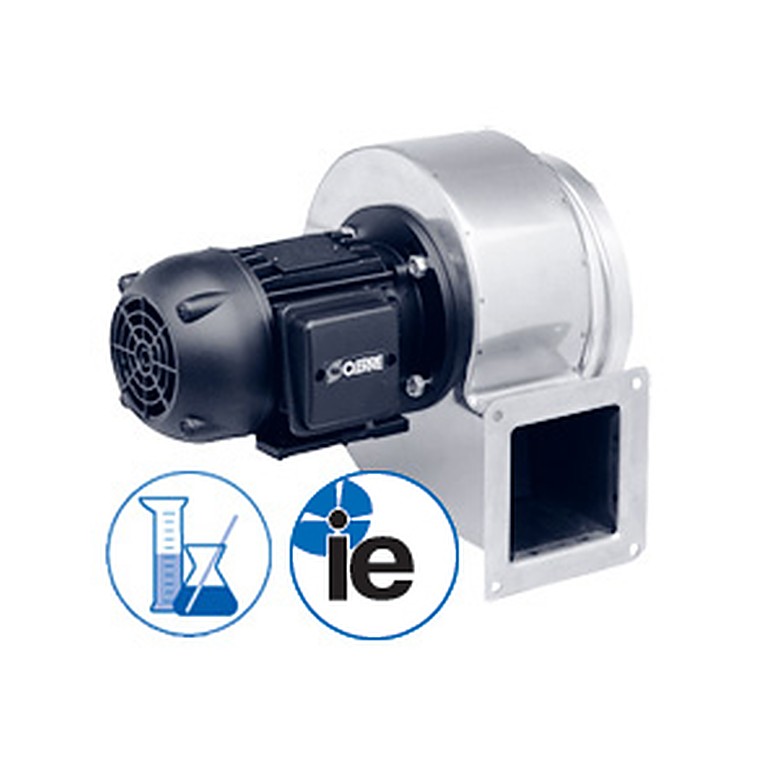

Центробежные вентиляторы с односторонним всасыванием CAI специально разработаны для удаления воздуха, содержащего пары химических реагентов и коррозионно-активных веществ. Вентиляторы CAI оснащены вынесенным энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми вперед лопатками. Корпус и рабочее колесо вентиляторов изготовлены из нержавеющей стали. Стандартное положение корпуса вентилятора – CCW 360° (П 0°), конструкция вентилятора позволяет изменять положение корпуса. Исполнения с другим направлением вращения (CW) изготавливаются под заказ. Степень защиты электродвигателя IP 55.

Центробежные вентиляторы CAI будут незаменимы:

• в медицинских учреждениях;
• в цехах предприятий пищевой и химической промышленности;
• на складах для хранения токсичных моющих средств;
• в цехах по производству полимеров;
• в металлургии;
• в лабораториях научных и образовательных учреждений и т.д.

Преимущества вентиляторов CAI

Низкое энергопотребление: повышенный КПД двигателя снижает требования к выделенной мощности объекта и эксплуатационные расходы. Высокая эффективность при частичных нагрузках позволяет оптимизировать режимы работы вентиляторов и использовать частотное регулирование в широком диапазоне. Сниженные пусковые токи приводят к существенной экономии на электропроводке и пусковой аппаратуре. Меньший потребляемый ток улучшает температурный режим работы двигателя и его охлаждение при малых оборотах. Улучшенная эргономика за счет низкого уровня шума и вибрации. Длительный срок службы, высокая надежность и повышенная перегрузочная способность за счет снижения рабочей температуры двигателя.

Установка

Вентиляторы можно устанавливать в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.

Аксессуары

Частотные преобразователи, модули управления, аксессуары из химически стойкого полипропилена.

Технические характеристики

Модель	Напря-	Номинальн.	Ток,	Частота	Макс. t,	Уровень	Вес,	Схема
	жение,	мощность,	А	вращения,	°C	шума,	кг	элекро-
	В/Гц	Вт		об/мин		дБ(А)*		подкл.
CAI 510 2M	230/50	67	0,29	2800	50	64	2,5	19
CAI 510 2T	400/50	67	0,15	2800	50	64	2,5	8
CAI 520 2M	230/50	115	0,49	2500	50	68	3,5	19
CAI 520 2T	400/50	110	0,21	2500	50	68	3,5	8
CAI 530 2M	230/50	400	1,80	2800	50	76	7,0	14
CAI 530 2T	400/50	400	1,00	2800	50	76	7,0	8
CAI 540 2M	230/50	900	3,50	2750	50	83	9,0	14
CAI 540 2T	400/50	900	1,40	2750	50	83	9,0	8

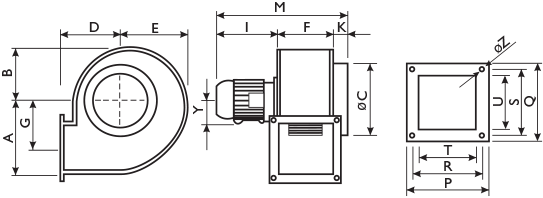

Размеры, мм

Модель	A	B	ØC	D	E	F	G	Y	K	I	M	P	Q	R	S	T	U	ØZ × кол-во,
																		шт
CAI 510 2M	80	66	68	86	72	60	50	–	–	110	170	100	100	85	85	58	58	5,7 × 4
CAI 510 2T	80	66	68	86	72	60	50	–	–	110	170	100	100	85	85	58	58	5,7 × 4
CAI 520 2M	95	76	90	105	80	77	60	–	–	121	198	115	110	95	90	71	64	6,8 × 4
CAI 520 2T	95	76	90	105	80	77	60	–	–	121	198	115	110	95	90	71	64	6,8 × 4
CAI 530 2M	139	108	180	127	122	94	91	63	42	190	326	135	135	114	114	88	90	8,2 × 4
CAI 530 2T	139	108	180	127	122	94	91	63	42	190	326	135	135	114	114	88	90	8,2 × 4
CAI 540 2M	172	128	200	146	150	112	117	71	45	210	367	152	152	126	126	105	105	8,2 × 4
CAI 540 2T	172	128	200	146	150	112	117	71	45	210	367	152	152	126	126	105	105	8,2 × 4

Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
